凸轮

这款凸轮是特高压控制系统的核心零件,产品制造的难点在于精密的尺寸和高频热处理

凸轮的生产工艺

  • 锻 造
  • 粗加工
  • 调 制热处理
  • 精加工:尺寸公差ISO-2768 mK,部分尺寸IT7级,粗糙度Ra1.6
  • 花 键:渐开线花键,精度等级8H,齿槽与外形轮廓角度偏差±0.15°,花键与外形轮廓2序加工,对工艺及工装要求非常高。
  • 感应淬火:外形轮廓曲面高频感应淬火,HRC56-60,Rht 525=2+1,采用特殊的感应器和进口定制专用设备方能满足图纸设计要求。
  • 精加工:曲面轮廓HRC56-60,轮廓度0.05,粗糙度1.6,对刀具和机床稳定性要求非常高。
  • 探 伤:100%无损探伤,良好的锻造工艺及感应淬火设备,才能提高探伤良品率。
电力设备精密零件-凸轮

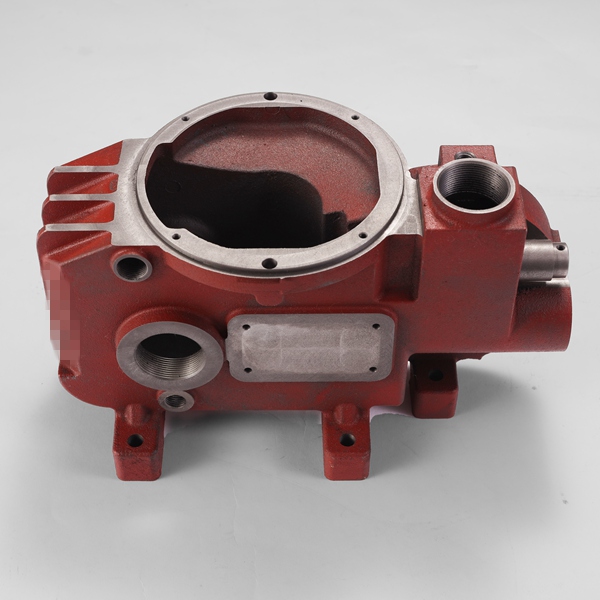

液压隔膜计量泵壳体

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中

计量泵壳体生产工艺

  • 砂型铸造:铸件公差等级GB/T 6414-CT8+气密性测试
  • 精密加工:ISO-2768 fH,部分尺寸IT7级,粗糙度Ra0.4
  • 加工难点:孔径φ19H7,深度230(12倍径),粗糙度Ra0.4, 需要使用精密加工设备,特殊刀具及工艺,良品率99.5%

不锈钢焊接合闸锁

这是特高压控制机构核心部件。我们工厂是国内少数几家获得西门子焊接认证的工厂,能够生产符合高压、特高压输变电领域的高品质焊接零件。

合闸锁的加工工艺

  • 材料:不锈钢304
  • 焊接:不锈钢的热膨胀系数比较大,该零件属于薄壁件,尤其是集中受热,焊接产生应力与变形,热膨胀过程中会出现塑性压缩变形,因此焊接变形是一定存在和不可避免的。为避免过大的变形,焊接工艺及设备很关键。
  • 加工:ISO-2768 mK,部分尺寸IT7级,粗糙度Ra1.6,薄壁件,对加工装夹造成的失圆和垂直度偏差以及粗糙度影响非常大,成熟的加工工艺很重要。
不锈钢焊接合闸锁
不锈钢凸轮轴

偏心凸轮轴

传动系统的重要零件

偏心凸轮轴的加工工艺

  • 锻 造
  • 粗加工
  • 调 制
  • 精加工:ISO-2768 mK,部分尺寸IT7级,粗糙度Ra1.6
  • 花 键:渐开线花键,精度等级7f,齿槽与偏心外圆度偏差±0.15°,花键与偏心外圆2序加工,对工艺及工装要求非常高。
  • 探 伤:100%无损探伤,良好的锻造工艺,才能提高探伤良品率。

总结

我们工厂擅长加工难度较大的精密零配件,是西门子,中国中车,约翰迪尔等世界500强公司的供应商。我们为这些公司的一流产品生产关键的零部件。如您需要精密加工服务,请联系我们
